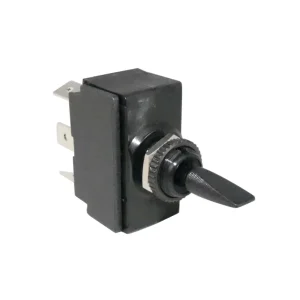

TG40460-1 INTERRUPTOR DE PALANCA MOMENTÁNEO (TOGGLE SWITCH) – DPDT (ON)-OFF-(ON) – 6 TERMINALES – 12V – SIERRA

TG40460-1 INTERRUPTOR DE PALANCA MOMENTÁNEO (TOGGLE SWITCH) – DPDT (ON)-OFF-(ON) – 6 TERMINALES – 12V – SIERRA

El modelo TG40460-1 cuenta con un retorno automático a OFF evita que los motores se quemen por quedar encendidos accidentalmente al llegar al final de su recorrido. Diseñado para soportar miles de ciclos de activación sin que el resorte interno pierda fuerza, además se instala fácilmente en paneles de control estándar mediante una perforación de 1/2″ (12.7 mm).

• Configuración: DPDT (Double Pole Double Throw).
• Acción: (ON) – OFF – (ON). Los paréntesis indican que la posición es momentánea (con resorte de retorno).
• Terminales: 6 terminales de tornillo o espada (según versión).
• Capacidad Eléctrica: Típicamente 15A – 20A a 12V DC.
• Material: Palanca metálica reforzada y cuerpo de baquelita o policarbonato resistente al calor.

Aplicaciones Principales

1. Control de Trim y Tilt de Motores Fuera de Borda:

• Es la aplicación clásica en la consola. Permite subir (Trim Up) o bajar (Trim Down) el motor para ajustar el ángulo de navegación. Al soltarlo, el motor se detiene inmediatamente en la posición deseada.

2. Motores de Anclas (Windlass) y Malacates:

• Utilizado para operar el cabrestante de forma remota. Permite recoger el ancla o soltarla con precisión, asegurando que el motor no siga funcionando si el operador se distrae.

3. Ajuste de Flaps de Estabilización (Trim Tabs):

• Ideal para controlar los cilindros hidráulicos o eléctricos de los estabilizadores del casco. Al ser DPDT, un solo interruptor puede controlar el par de flaps simultáneamente para subir o bajar la proa.

4. Inversión de Giro en Motores DC Pequeños:

• Se aplica en actuadores lineales para abrir/cerrar escotillas motorizadas, elevar asientos eléctricos o mover plataformas de baño. Al cruzar los cables en las 6 terminales, el interruptor invierte la polaridad para que el motor gire en ambos sentidos.
